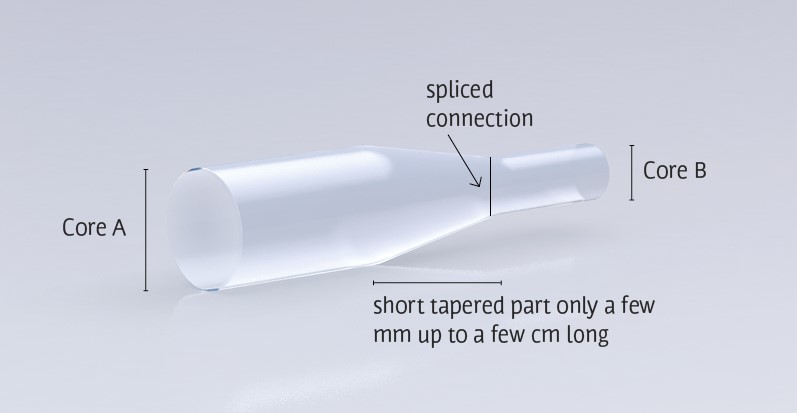

图1：熔接端锥度的简化剖面
锥度部分非常短（约在5毫米到100毫米之间）

在熔接端锥形中，“实际”锥形非常短，可以完全内置在SMA连接器中。这个锥形的细端与标准光纤拼接。与连续锥形相比，熔接端锥形更具成本效益，并且可以定制输入直径与输出直径的比例。

例如：A芯：200µm，B芯：100µm，光纤类型：WFGe。


附加信息

锥形光纤通过减小直径和增大输出角度来改变输入光束的几何形状。

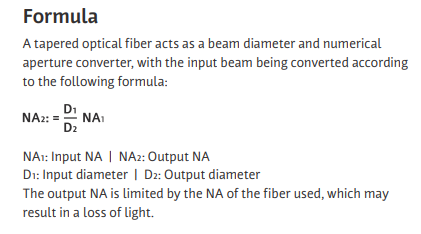

换言之，锥形光纤可作为数值孔径（及光束直径）的转换器，它能按照以下公式对输入光束的数值孔径（NA）进行转换：

优势

• 温度范围广
• 高抗激光损伤性
• 特殊护套可用于高温、高真空和腐蚀性化学品
• 全介电、非磁性设计
